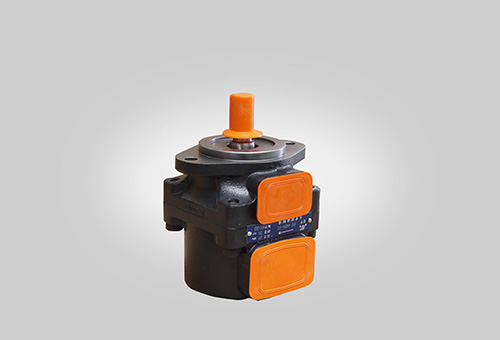

PFE系列柱销式叶片泵

该泵设计工艺独特，采用偏心柱销式叶片结构，具有压力高、流量大、体积小、运转平稳、噪音低、效率高、寿命长等一系列优点，该泵为插装式结构，可在现场更换机芯套件，缩短了停工时间，提高了生产率，此外，该系列叶片泵，规格齐全，性能优良可靠，结简单合理，安装维修方便。

电话： 0354-2485239

传真： 0354-2426033




下载电子样本

MODEL INSTRUCTION

型号说明

PFE-

41

045/

1

D

TO

PFE系列定量叶片泵

系列号

单泵几何排量

轴伸型式

旋向（从轴端看）

油口位置

PFE:单泵

系列

21

5、6、7、8、10、12、16

1.  圆柱形轴伸

(标准型)

2.圆柱形轴伸(ISO/DIS3019)

3..圆柱形轴伸

(大扭矩型)

5.花键轴伸

D:顺时针

S:逆时针

见油口位置示意图【进口与出口共有T(标准)、V、U、W4组位置关系】

31

16、22、28、36、44

41

29、37、45、56、70、85

51

90、110、129、150

61

160、180、200、224、250

22

8、10、12

32

22、28、36

42

45、56、70

52

90、110、129

PFED

4131

045/

022/

1

D

TO

PFE系列定量叶片泵

系列号

大排量侧

几何排量

小排量侧

几何排量

轴伸型式

旋向（从轴端看）

油口位置

PFED:双联泵系列

3121（缩写为32）

16、22、28、36、44

5、6、8、10、12、16

1.  圆柱形轴伸

(标准型)

2.圆柱形轴伸(ISO/DIS3019)

3..圆柱形轴伸

(大扭矩型)

5.花键轴伸

6.花键轴伸

D:顺时针CW

S:逆时针   CCW

见油口位置示意图【进口与两个出口共有TO(标准)、VG等32组位置关系】

4121

29、37、45、56、70、85

5、6、8、10、12、16

4131

29、37、45、56、70、85

16、22、28、36、44

5121

90、110、129、150

5、6、8、10、12、16

5131

90、110、129、150

16、22、28、36、44

5141

90、110、129、150

29、37、45、56、70、85

TECHNICAL FEATURE

技术特点

01.泵芯的插装式结构，现场安装维修方便

02.独特的设计、高精密加工和材料的合理选择使该泵具有非常好的寿命指标

03.叶片及柱销根部供油系统的合理设计，保证了叶片与定子间的良好接触，使流量损失为最小

04.压力高、流量大、结构简单

05.前后侧板结构相同，具有对称沟槽，且都采用液压平衡，保证了一致的变形和补偿，可获得更好的容积效率

06.机芯的最佳设计，进一步降低了压力、流量脉动及噪音

07.规格齐全，单泵及双联泵八个系列共75个规格，满足各种系统需求

SPECIFICATION

规格参数

单泵系列号

排量

mL/r

额定压力MPa

输出流量

L/min

驱动功率

kW

转速范围

rpm

重量

kg

PFE-21005~21016

5.0~16.0

21

4.8~15.6

3.5~10

900~3000

6

PFE-31016~31044

16.5~43.7

16~55

6.5~23

800~2800

9

PFE-41029~41085

29.3~85.3

34~114

14~47

700~2500

14

PFE-51090~51150

90~150.2

114~197

48~80

600~2200

25.5

PFE-61160~61224

160~224

211~295

94~131

600~1800



双联泵系列号

排量

mL/r

额定压力MPa

输出流量

L/min

驱动功率

kW

转速范围

rpm

重量

kg

PFED-3121

PFE-31+PFE-21组合

800~2500

16.5

PFED-4121

PFE-41+PFE-21组合

24

PFED-4131

PFE-41+PFE-31组合

24.5

PFED-5121

PFE-51+PFE-21组合

700~200

34

PFED-5131

PFE-51+PFE-31组合

35

PFED-5141

PFE-51+PFE-41组合

36

APPLICATION AREA

应用领域

适用于：机床、压力压铸机械、工程机械、冶金、矿山、轻工、化工机械、农业机械以及各类液压系统等领域。
